Specifikacija

Opis

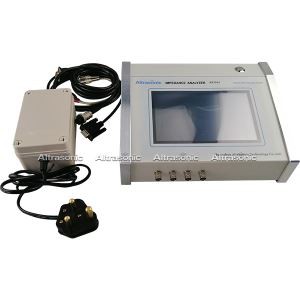

Ultrazvočni analizator impedance, znan tudi kot ultrazvočni instrument za merjenje frekvence, analizator parametrov ultrazvočnega pretvornika, tester impedance ultrazvočnega pretvornika, ultrazvočni analizator zmogljivosti, instrument je sestavljen iz strojne in programske opreme.

Kako voditi proizvodnjo impedančnega analizatorja

Za ovrednotenje delovanja oscilatorja ali vibracijskega sistema je treba analizirati parametre in admitančne krivulje.

1) Parametri:

Analizator impedance se lahko uporablja za ovrednotenje delovanja različnih naprav, kot so piezoelektrična keramika, piezoelektrični pretvornik, celoten vibracijski sistem (pretvornik plus hupa, kalup) itd. Najpomembnejši parametri impedančnega analizatorja za analizo ultrazvočnih naprav so naslednji:

Fs: mehanska resonančna frekvenca, to je delovna frekvenca vibracijskega sistema, mora biti zasnovana čim bližje pričakovani vrednosti in se mora ujemati z delovno točko napajanja.

Za čistilni stroj velja, da višja kot je konsistentnost resonančne frekvence oscilatorja, tem bolje.

Pri stroju za varjenje plastike ali ultrazvočni obdelavi bo resonančna frekvenca oscilatorja odstopala od delovne točke, če je konstrukcija roga ali matrice nerazumna.

R1: dinamični upor, upor veje serije piezoelektričnega oscilatorja, pri enakih podpornih pogojih, manjši, tem boljši. Za oscilator za čiščenje ali varjenje je običajno med 5 in 20. Če je prevelik, bo imel oscilator ali sistem za vibracije težave, kot je neusklajenost vezja ali nizka učinkovitost pretvorbe in kratka življenjska doba oscilatorja.

Qm: Mehanski faktorji kakovosti, določeni z metodo krivulje prevodnosti, Qm=Fs/(F2-F1), višji kot je Qm, tem bolje, ker višji kot je Qm, večja je učinkovitost oscilator; vendar se mora Qm ujemati z napajalnikom; ko je vrednost Qm previsoka, se napajalnik ne more ujemati.

Za čistilni oscilator velja, da višja kot je vrednost Qm, tem bolje. Na splošno mora biti Qm čistilnega oscilatorja med 500 in 1000. Če je prenizek, je učinkovitost oscilatorja nizka, če je previsok, se napajanje ne more ujemati.

Za ultrazvočno varjenje ali obdelavo je vrednost Qm samega oscilatorja na splošno približno {{0}}, celoten sistem je 1500-3000, če je prenizka, je učinkovitost vibracij nizka, vendar ne more biti previsok, ker višji kot je Qm, ožja je delovna pasovna širina, vir energije je težko ujemati, to pomeni, da je vir energije težko delovati na točki resonančne frekvence, oprema ne more delovati. CT: Kapacitivnost vrednost prostega kondenzatorja in piezoelektrične naprave pri 1 kHz je enaka tisti, izmerjeni z digitalnim merilnikom kapacitivnosti. Z odštevanjem dinamične kapacitivnosti C1 od te vrednosti je mogoče dobiti pravo statično kapacitivnost C0, C0=CT-C1. Induktivnost je treba uporabiti za

balancethe 20. V zasnovi vezja čistilnega stroja ali ultrazvočnega stroja za obdelavo lahko pravilno uravnoteženje C0 izboljša faktor moči napajanja. Obstajata dva načina za uporabo ravnovesja induktivnosti, vzporedno in zaporedno uglaševanje.

Fp: Antiresonančna frekvenca, resonančna frekvenca vzporedne veje piezoelektričnega oscilatorja. Pri tej frekvenci je impedanca Zmax piezoelektričnega oscilatorja največja. Če je protiresonančna impedanca Zmax zelo nizka, ima oscilator težave.

2) grafika

Analizator impedance ponuja pet vrst koordinatnih kart, med katerimi so logaritemske karte velikega pomena za detekcijo piezoelektričnih naprav. Učinkovitost vibracij piezoelektričnega oscilatorja ali vibracijskega sistema je mogoče oceniti neposredno z logaritemskim koordinatnim diagramom, ki je bolj intuitiven in praktičen.
